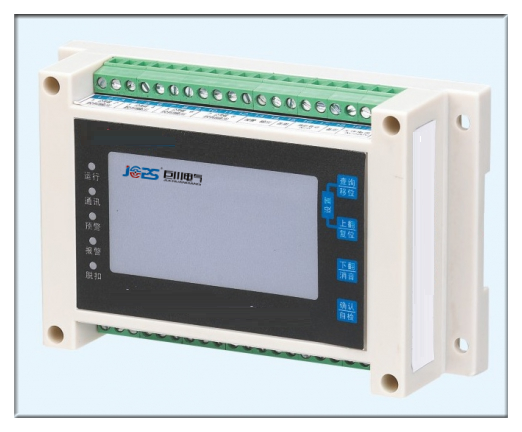

- 產品名稱： JCDQ消防監控模塊 消防電源監控模塊 電流/電壓傳感探測器(圖文)
- 產品概況：
電壓信號傳感器和電流電壓信號傳感器（以下簡稱監控模塊）能夠采集被監控設備交流電源的電壓值和電流值，并通過CAN通訊上傳到消防設備電源狀態監控器（以下稱監控主機），監控主機可以判斷被監控電源的電壓和電流狀態，如過壓、欠壓、過流、缺相、斷相等狀態，數據經監控主機分析處理后可以指示相應電源故障類型，并發出聲光報警信號。
2、主要技術參數
項目 | 指標 | |
輔助電源 | 額定電壓 | DC24V |
功耗 | 正常監視狀態≤0.5W 報警狀態≤1W | |
監控報警 | 電壓 | 過壓（100%-140%）、欠壓（60%-100%） |
電流 | 過流（100%-140%） | |
輸入電壓 | 額定值AC 220V | |
輸入電流 | 額定值AC 5A | |
測量精度 | 1級 | |
開關量輸入 | 兩路無源干接點輸入方式:內置電源 | |
開關量輸出 | 一路無源常開觸點，觸點容量AC 220V/3A，DC 30V/3A | |
通訊 | CAN接口 | |
有效通訊距離 | 1km | |
工作溫度范圍 | 導軌式安裝 | |
工作溫度范圍 | -10℃~+55℃ | |
儲存溫度范圍 | -20℃~+70℃ | |
相對濕度 | ≤95%不結露 | |
產品符合國標 | GB 28184-2011 | |
3、產品和安裝尺寸圖（單位：mm）
4、端口應用示意圖
5、系統設置
序號 | 序號內容說明 | 顯示 | 范圍 |
P-00 | 進入菜單密碼 | 0000 | 0-9999 |
說明：初始密碼9999，只有密碼正確才能進入設置 | |||
P-01 | 電流倍率 | 0001 | 1-2000 |
說明：本項設定的為線路所用CT倍率，出廠預設為0001，如線路所用CT類型為：600A/5A,應將倍率設為120. | |||
P-02 | 過壓 | 0242 | 0-1000V |
說明：初始過壓值242V | |||
P-03 | 欠壓 | 0187 | 0-1000V |
說明：初始欠壓值187V | |||
P-04 | 過流 | 1000 | 0-9999A |
說明：初始過流值1000A | |||
P-05 | 延時 | 0001 | 1-10S |
說明：初始值1S | |||
P-06 | 通訊地址 | 0001 | 1-500 |
說明：儀表地址，多機通訊時用于識別本機，出廠預設為0001 | |||
6、模塊自身故障分析
若模塊運行指示燈不亮，請檢查輔助電源是否接好。
如供電正常情況下故障指示燈亮起，則按下“復位”鍵進行報警復位。
模塊通訊時通訊指示燈會閃爍，當模塊和監控主機進行通訊時，如通訊指示燈不閃爍，且監控主機接收不到模塊上傳的數據，請檢查模塊地址是否有沖突，如正確，且通訊指示燈不閃爍則進行一次系統復位，復位后依舊則送修。
7、安裝要求
必須讓具有資格的安裝人員安裝此模塊，并且安裝之前要仔細閱讀使用說明。
接線時按照使用說明中的接線方式接線，接線完成后要認真核對接線是否正確，以免通電后損壞模塊，產生危險事故。
安裝或移除模塊時，請確認工作電源、待測母線及相關部分電源已切斷以免發生觸電，造成危險和人員傷害。
對模塊進行送檢、維修之前要切斷所有電源和檢測控制連接線。
接線、布線請按相關規范要求，以免發生短路、斷路等事故，同時也方便日后的維護和檢修。
模塊的正常運行依賴于正確的安裝、設置和操作，安裝之前請詳細閱讀安裝、設置和操作的相關內容，以保證模塊的正常運行。
對裝有模塊的電源設備進行絕緣或搖表測試之前，斷開所有與模塊連接的輸入和輸出線，避免測試對模塊內部器件可能帶來的損壞。
